Test di isolamento e resistenza dielettrica delle fotocellule per illuminazione stradale esterna: JL-103B e JL-411-24D raggiungono 3000 V/1 s senza guasti
Introdurre
Nell'era dell'illuminazione smart city, la "sicurezza delle fotocellule" esterne determina il successo o il fallimento di un progetto. Un singolo temporale può trasformare dei fotocontrolli scadenti in rischi di incendio da cortocircuito. Non con noi!
In qualità di specialista da oltre 20 anni nella produzione di fotocellule, con una quota di mercato statunitense del 50% e oltre 30 brevetti, Shanghai Long-Join Intelligent Technology Co., Ltd. si immerge in profondità nel JL-103B (fotocellula termica a pulsante) E JL-411-24D (fotocellula elettronica a bassa tensione).
Analizziamo i principi, gli standard, gli scopi e le metriche dei test di resistenza all'isolamento e di resistenza dielettrica (Hi-Pot), in base a UL 773A, IEC 60598-1e i dati del nostro laboratorio interno ad alta tensione.
Perché i test di isolamento e dielettrici sono la "linea vitale" dell'affidabilità delle fotocellule?
Cosa rende questi test essenziali nei sistemi di illuminazione per esterni? I fotocontrolli per esterni (sistemi di sensori di illuminazione a fotocellula) devono resistere a pioggia costante, nebbia, calore, fulmini e un guasto in una strada trafficata può causare interruzioni di corrente, rischi per la sicurezza o incendi. La norma UL 773A riguarda gli interruttori fotoelettrici non industriali per il controllo dell'illuminazione.
Presso Long-Join, gestiamo un impianto automatizzato di 15.300 m² e un laboratorio interno ad alta tensione per garantire il campionamento di 100 lotti di %. I nostri JL-103B (versione per uso stradale municipale da 120-480 V) e JL-411-24D (versione per sistemi solari/intelligenti a 24 V CC) hanno un'aspettativa di vita di oltre 10 anni.
Offriamo servizi per numerose applicazioni esterne: controllori di illuminazione stradale, sensori fotoelettrici crepuscolari, reti di controllo dell'illuminazione delle città intelligenti.
I principali punti critici che risolviamo per produttori di illuminazione, progettisti e integratori di sistemi:
- Le fotocellule legacy si stanno guastando dopo alcuni temporali
- Bassa resistenza di isolamento che porta a perdite e guasti prematuri
- Capacità di tenuta dielettrica inadeguata, con conseguente rischio di arco elettrico in caso di sovratensione
- Ostacoli alla certificazione (UL/CE) che limitano l'accesso al mercato
Eseguendo test di classe 1.000 V (resistenza di isolamento) e di tenuta ad alta tensione CA (3 kV/1 s) eliminiamo tali rischi.
Perché i test di isolamento e dielettrici sono la "linea vitale" dell'affidabilità delle fotocellule?
Un test di resistenza di isolamento utilizza tensione continua, solitamente 500 V. Collega le parti attive (linea e neutro) alla custodia o alla terra per verificarne la resistenza alla corrente, in resina epossidica o ceramica. Un buon isolamento resiste alla migrazione di ioni, causando perdite nell'ordine dei µA.
Questi test individuano crepe interne, infiltrazioni di umidità, scarsa aderenza dei materiali, tutti fattori che si deteriorano nel tempo, soprattutto all'esterno.
Come si confrontano gli standard per i test di resistenza dell'isolamento?
Standard | Tensione di prova | Resistenza minima | Tempo di prova | Ambiente |
UL 773A | 500 V CC | ≥100 MΩ | 60 secondi | Temperatura ambiente, asciutto |
IEC 60598-1 | 500 V CC | ≥100 MΩ (migliorato) | 60 secondi | 23 °C ±5 °C |
Long-Join Interno | 500 V CC | ≥500 MΩ | 60 secondi | lotto 100 % |
Quali sono gli scopi principali di questo test in un contesto B2B/industriale?
- Prevenzione degli shock: La resistenza del corpo umano è di circa 1 kΩ. Un isolamento con perdite inferiori a 1 MΩ può causare una scossa.
- Controllo di qualità:Rileva difetti come vuoti, bolle e crepe.
- Resilienza all'aperto: Grazie alla protezione IP54+ dell'interruttore della fotocellula, fornisce comunque ≥500 MΩ. Ciò lo mantiene stabile in ambienti esterni umidi o inquinati.
Nei nostri dati di fabbrica: JL-103B ha misurato ~820 MΩ; JL-411-24D ha misurato ~1,2 GΩ utilizzando un Megger MIT525.
Cosa ti dicono i risultati delle metriche?
- >500 MΩ: Livello Premium, impatto minimo da temperatura/umidità
- 100-500 MΩ: Passato accettabile secondo gli standard
- <1 MΩ: Fallimento — alto rischio di perdite e pericolo per la sicurezza

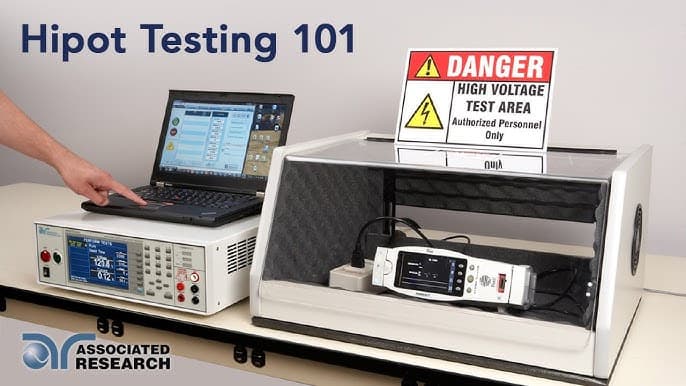

Che cos'è il test di tensione di tenuta dielettrica (Hi-Pot) e perché è importante?
Il test di tenuta dielettrica utilizza un'elevata tensione alternata o continua. Si verifica tra le parti sotto tensione e l'alloggiamento. Questo verifica se l'isolamento si rompe o se ci sono troppe perdite di corrente. I punti deboli all'interno del dispositivo (intercapedini d'aria, impurità) formeranno un arco elettrico sotto stress elevato, simulando efficacemente sovratensioni da fulmini o transitori di rete.
Il test conferma l'integrità della barriera di isolamento e la capacità del dispositivo di resistere alle sovratensioni e di rimanere sicuro in condizioni di guasto.
Come si confrontano gli standard pertinenti per i test di resistenza dielettrica?
Standard | Tensione di prova | Durata | Limite di perdita | Frequenza |
UL 773A | ~2500 V CA (per ≤300 V nominali) | 60 secondi | ≤5 mA | 60 Hz |
IEC 60598-1 | 1500 V CA + 2×Nominale | 60 secondi | ≤1 mA (consigliato) | 50 Hz |
Long-Join migliorato | 3000 V CA / 1 s | 1 secondo | ≤1 mA | 50/60 Hz |
Nota: i nostri criteri da 3000 V/1 s si traducono in un'energia di prova maggiore rispetto allo scenario da ~2500 V/60 s; rendiamo il test più rigoroso per garantire prestazioni sul campo affidabili.
Perché questo test è così importante per i sistemi di controllo dell'illuminazione con fotocellule esterne?
- Validazione estrema: Copre sovratensioni >3000 V che si verificano durante temporali o fulmini in prossimità della rete elettrica.
- Portiere di fabbrica: Lo utilizziamo per il campionamento di lotti da 100 %, assicurandoci che nessuna unità con isolamento marginale lasci la fabbrica.
- Necessità di certificazione: Molti mercati richiedono che i dispositivi omologati UL/CE siano sottoposti a test di resistenza dielettrica.
- Impatto nel mondo reale:Nell'illuminazione stradale esterna con interruttori fotoelettrici crepuscolari, le sovratensioni possono causarne il guasto. Tale guasto può causare danni agli apparecchi, responsabilità civile per l'amministrazione comunale e interruzione del servizio.
Cosa ci dicono i risultati in termini pratici?
- Valutazione 3000 V: Copre la maggior parte delle anomalie di sovratensione della rete elettrica riscontrate nell'illuminazione stradale.
- Perdita ≤1 mA: Soglia di sicurezza. La corrente tipica lasciata passare dal corpo umano per il rischio di scossa è di ~5 mA.
- Nessuna rottura: L'isolamento è intatto, il dispositivo può sopportare eventi di stress con tensione fino a circa 3 volte superiore a quella nominale.
Risultati di fabbrica: JL-103B ha registrato una perdita di ~0,3 mA a 3000 V; JL-411-24D ha registrato ~0,2 mA. Protezione aggiuntiva contro le sovratensioni: 6000 V (1,2/50 µs) inclusa per ambienti ad alto rischio.
Come si comportano i modelli JL-103B e JL-411-24D nei test di fabbrica?
Ecco un estratto dal nostro rapporto sui test di fabbrica:
Elemento di prova | JL-103B (Fotocellula termica) | JL-411-24D (Fotocellula elettronica) | Attrezzatura |
Resistenza di isolamento | 820 MΩ a 500 V CC | 1,2 GΩ a 500 V CC | Megger MIT525 |
Tenuta dielettrica | 3000 V CA / 1 s / 0,3 mA | 3000 V CA / 1 s / 0,2 mA | Hipot GK-III |
Protezione contro le sovratensioni | 6000 V (1,2/50 µs) | Protezione da sovratensioni TVS integrata | — |
Campionamento in lotti | 100 % | 100 % | — |
I risultati sopra riportati dimostrano che i nostri modelli superano i requisiti standard, offrendo un margine di sicurezza più elevato per le applicazioni di illuminazione stradale esterna, il controllo dall'alba al tramonto e le architetture di controllo remoto delle città intelligenti.
Quali sono gli errori più comuni e come vengono affrontati da Long-Join?
Errore 1: fare affidamento solo sulla tensione nominale (ad esempio, "120 V nominale") senza verificare le prestazioni di sovratensione o di tenuta alla tensione.
Come lo affrontiamo: I nostri dati mostrano prestazioni pari a 3000 V/1 s, ben oltre i valori nominali.
Errore 2: accettare una resistenza di isolamento appena superiore alla soglia standard (100 MΩ) per l'uso esterno.
Come lo affrontiamo: Abbiamo impostato il nostro standard interno a ≥500 MΩ per creare un margine per l'invecchiamento, la contaminazione e l'umidità nel mondo reale.
Errore 3: installare interruttori fotoelettrici per interni in ambienti esterni.
Come lo affrontiamo: JL-103B e JL-411-24D sono realizzati per l'illuminazione stradale esterna. Utilizzano alloggiamenti robusti, classificazioni IP54+ e protezione contro le sovratensioni.
Errore 4: Specificare ma non verificare i rapporti di certificazione e di prova.
Come lo affrontiamo: Condividiamo report completi dei test effettuati sui lotti per ogni ciclo di produzione. Potete consultarli sul nostro sito web, ad esempio LJ-TP-2025-10-001.
Qual è il punto fondamentale per OEM, appaltatori e integratori di smart city?
- Scegliere un controller di qualità per l'illuminazione stradale con fotocellula da esterno è un'operazione delicata. È più di un semplice acquisto. Garantisci l'affidabilità dell'intero sistema per anni, anche in condizioni meteorologiche avverse.
- A Long-Join, i nostri oltre 20 anni nel mondo della fotografia, la quota di mercato statunitense del 50% e gli oltre 30 brevetti sottolineano la nostra credibilità.
- Scegliere modelli come JL-103B e JL-411-24D significa selezionare prestazioni comprovate di resistenza di isolamento (≥500 MΩ) e di tenuta dielettrica (3000 V/1s) che superano i requisiti standard.
- Ciò si traduce in un minor numero di guasti, un minor numero di chiamate di assistenza, tempi di attività migliori e minori rischi per i comuni o i produttori di illuminazione.
Conclusione
Per interruttore fotocellula specificatori, produttori di illuminazione esterna e illuminazione stradale intelligente appaltatori, la resistenza dielettrica di 3000 V più una resistenza di isolamento ≥500 MΩ dovrebbero essere il vostro standard di riferimento.
La nostra serie JL supera questo standard e vi garantisce un'affidabilità a lungo termine, riducendo i rischi, rendendo le installazioni a prova di futuro e consentendo la predisposizione per le smart city. Per ulteriori informazioni, consultate il nostro sito web per schede tecniche e report di test in batch. long-join.com.
