Instruções do diagrama de fiação do sensor de fotocélula
1. Tipo de trava giratória
Os sensores fotocélulas do tipo Twist Lock são aplicáveis para controlar a iluminação pública, iluminação de passagem e iluminação de porta automaticamente, de acordo com o nível de iluminação natural ambiente.
O diagrama de fiação deste tipo de sensor fotocélula é mostrado abaixo:
Desconecte a energia; conecte a tomada conforme o diagrama à direita. Empurre o fotocontrolador e gire-o no sentido horário para travá-lo na tomada. Instalar o sensor fotocélula com a fotocélula voltada para a direção NORTE, conforme indicado na parte superior da foto controlador. Ajuste a posição do receptáculo, se necessário.
2. Tipo de botão 3 Wire-in
Os sensores fotocélulas tipo botão com 3 fios são aplicáveis para controlar automaticamente a iluminação externa, iluminação de passagem e iluminação paisagística de acordo com o nível de lux da iluminação natural ambiente.
O diagrama de fiação deste tipo de sensor fotocélula é mostrado abaixo:
Desligue a energia, remova a tampa da caixa de junção, coloque o INTERRUPTOR no orifício de passagem e fixe com uma porca de segurança. Conecte a fiação de acordo com o diagrama à direita.
Não instale o interruptor com o interruptor de fotocélula de frente para luz artificial ou refletida. Isso fará com que a unidade ligue e desligue durante a noite.

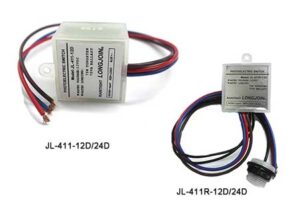

3. Interruptor fotoelétrico com fio
O interruptor fotoelétrico é aplicável para controlar automaticamente a iluminação externa, iluminação de jardim, iluminação de passagem e iluminação de porta, de acordo com o nível de iluminação natural do ambiente. Ele oferece uma ampla faixa de tensão para aplicações do cliente em quase todas as fontes de alimentação. Além disso, um retardo de tempo predefinido de 5 a 15 segundos pode evitar operação incorreta devido a holofotes ou raios durante a noite.
O diagrama de fiação deste tipo de sensor fotocélula é mostrado abaixo:
Desligue a energia, remova a tampa da caixa de junção, coloque o INTERRUPTOR no orifício de passagem e fixe com uma porca de segurança. Conecte a fiação de acordo com o diagrama à direita.
Não instale o interruptor com o interruptor de fotocélula de frente para luz artificial ou refletida. Isso fará com que a unidade ligue e desligue durante a noite.
Desligue a energia, remova a tampa da caixa de junção, coloque o INTERRUPTOR no orifício de passagem e fixe com uma porca de segurança. Conecte a fiação de acordo com o diagrama à direita.
Não instale o interruptor com o interruptor de fotocélula de frente para luz artificial ou refletida.
Isso fará com que a unidade ligue e desligue durante a noite.
4. Tipo giratório 3 fios de entrada
Este produto foi projetado com base em uma estrutura de aquecimento elétrico que proporciona um retardo de tempo superior a 30 segundos para evitar comutação redundante contra holofotes ou raios durante a noite. Um sistema compensador de temperatura proporciona desempenho consistente, independentemente da temperatura ambiente.
Possui um suporte giratório unido ao corpo do sensor/interruptor para ajuste conveniente da direção após a instalação. Um suporte giratório adicional também está disponível para ajustes adicionais. Este produto é certificado pela Norma para Interruptores Fotoelétricos Não Industriais para Controle de Iluminação UL773A e pelas Normas Canadenses aplicáveis.
O diagrama de fiação deste tipo de sensor fotocélula é mostrado abaixo:
Desligue a energia, remova a tampa da caixa de junção, coloque o INTERRUPTOR no orifício de passagem e fixe com uma porca de segurança. Conecte a fiação de acordo com o diagrama à direita.
Não instale o interruptor com a fotocélula Trocar de frente para luz artificial ou refletida. Isso fará com que a unidade ligue e desligue durante a noite.
5. Tipo 3 ajustável com fio
Este produto foi projetado com base em uma estrutura de aquecimento elétrico que proporciona um retardo de tempo superior a 30 segundos para evitar comutação redundante contra holofotes ou raios durante a noite. Um sistema compensador de temperatura proporciona desempenho consistente, independentemente da temperatura ambiente.
Esta série oferece ajuste de direção conveniente após a instalação, quando um suporte giratório adicional é aplicado.
O diagrama de fiação deste tipo de sensor fotocélula é mostrado abaixo:
Deslize a faixa metálica de ajuste montada para obter os níveis de liga/desliga preferidos, se necessário. Não instale o interruptor com a fotocélula voltada para luz artificial ou refletida.
Não cubra com o dedo, pois a luz que passa pelos dedos pode ser forte o suficiente para manter o interruptor aberto.
O teste levará aproximadamente 2 minutos.
