Dominando a fiação de fotocélulas NEMA e Zhaga: problemas comuns e soluções especializadas
Introdução
As luzes externas precisam de sensores fotoelétricos. Esses sensores as mantêm eficientes e totalmente automáticas. Dois padrões predominantes neste domínio são: NEMA e Zhaga fotocélulas. Conecte cada uma dessas peças corretamente. Elas funcionarão perfeitamente e durarão mais. Instalá-las incorretamente pode causar mau funcionamento ou reparos caros. Pode até mesmo desligar todo o sistema de iluminação.
Empreiteiros, urbanistas e engenheiros de iluminação devem conectar essas fotocélulas corretamente. É mais do que uma etapa técnica; mantém os sistemas funcionando perfeitamente. O guia mostra problemas de fiação com fotocélulas NEMA e Zhaga. Em seguida, apresenta soluções especializadas para corrigi-los.
Quais são os problemas comuns de fiação com fotocélulas NEMA e como eles podem ser resolvidos?
Precisamos entender por que as fotocélulas NEMA são tão comuns. Depois, podemos nos aprofundar em falhas específicas na fiação. Os conectores com trava giratória e as configurações padronizadas dos pinos desses conectores facilitam a instalação e a substituição em sistemas de iluminação externa. Até mesmo eletricistas experientes podem encontrar problemas com fiação inadequada ou compatibilidade com sistemas inteligentes modernos.
Problema 1: Fiação incorreta dos terminais de carga e linha
Conectar os fios de carga e linha de forma incorreta pode parecer um erro. Mas isso leva a grandes panes. Isso é particularmente comum em trabalhos de instalação rápida ou na substituição de sistemas antigos.
Solução:

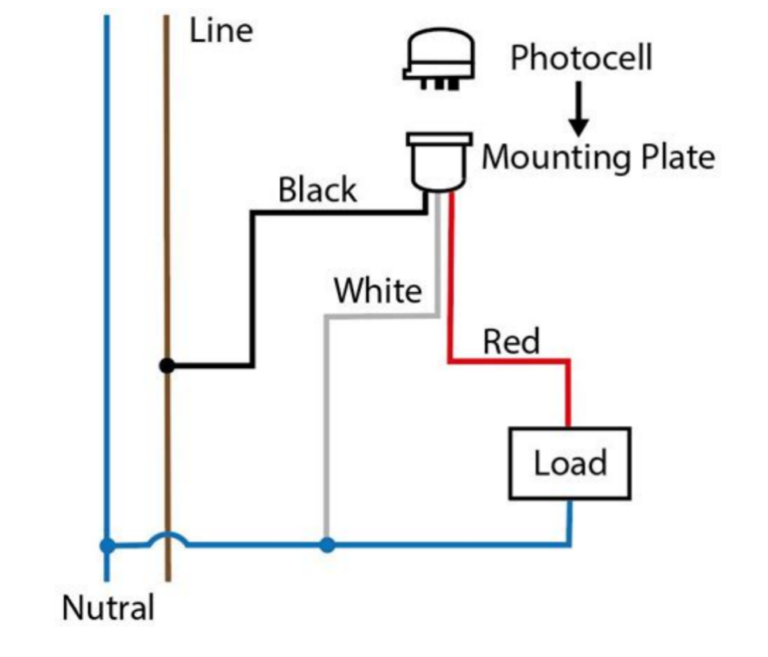

- Identifique os fios corretamente:As fotocélulas NEMA geralmente consistem em três fios: preto (linha), vermelho (carga) e branco (neutro). Cada componente deve ser conectado à sua conexão de terminal.
- Use diagramas de fiação:Consulte os diagramas de fiação fornecidos pelo fabricante para verificar os pontos de conexão adequados.
- Conexões de teste:Verifique os níveis de tensão e a funcionalidade adequada após a fiação usando um multímetro.
Tabela 1: Referência de cores de fiação NEMA
Cor do fio | Função |
Preto | Linha (Ao Vivo) |
Vermelho | Carga (Linha Comutada) |
Branco | Neutro |
Azul | Controle de escurecimento 0-10V |
Amarelo | Dados+ |
Cinza | Dados- |
Problema 2: Cintilação ou ciclo rápido de luzes
Uma luz piscando na rua não é apenas irritante — ela sinaliza um problema de instalação ou compatibilidade que pode reduzir a vida útil do sensor de iluminação da fotocélula ou da luminária. Esses ciclos irregulares costumam confundir as equipes de manutenção da cidade e aumentar as chamadas de reparo.
Solução:
- Orientação adequada:Certifique-se de que a fotocélula esteja orientada para longe da fonte de luz para evitar autodisparo.
- Use os recursos de atraso:Alguns modelos incluem resposta atrasada para evitar alternância desnecessária.
- Verifique se há interferência:A poluição luminosa externa de veículos ou edifícios próximos pode interferir na detecção do sensor.

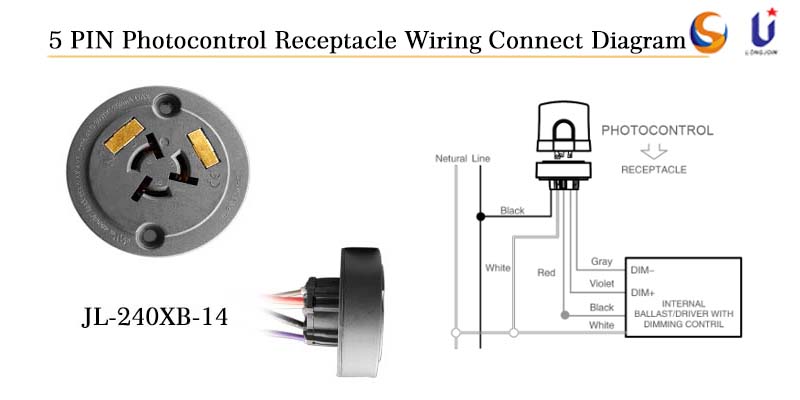

Problema 3: Desconexão incorreta do fio de dados da fotocélula inteligente NEMA de 7 pinos

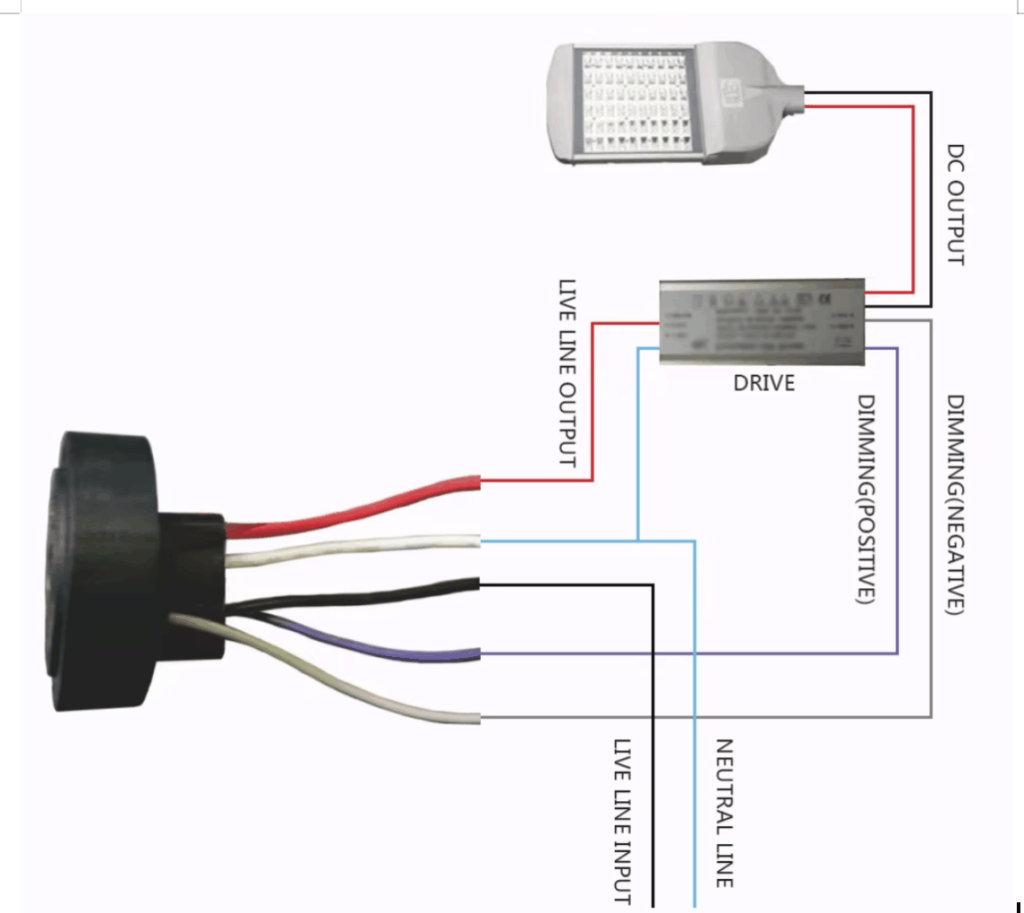

Fotocélulas NEMA de 7 pinos são ideais para cidades inteligentes — mas somente se instalados corretamente. Os pinos adicionais permitem dimerização, diagnóstico e controle remoto, mas frequentemente surgem confusões quanto à atribuição dos pinos de dados.
Solução:
- Consulte a configuração dos pinos:Consulte o fabricante configuração de pinos para garantir conexões corretas para sinais de controle e escurecimento.
- Use ferramentas apropriadas:Contrate testadores de cabos para verificar as conexões e detectar qualquer problema de fiação.
- Configuração do software: Certifique-se de que qualquer software de controle associado esteja configurado corretamente para se comunicar com a fotocélula.
Tabela 2: Solução de problemas de fotocélulas NEMA
Emitir | Passo 1 | Passo 2 | Etapa 3 |
Fiação incorreta | Verifique os códigos de cores da fiação | Usar diagrama de fiação | Teste com multímetro |
Luzes piscantes | Reoriente a fotocélula para longe da luz | Habilitar modo de atraso se disponível | Inspecionar se há interferência externa |
Desconexão incorreta do fio de dados | Verifique o layout dos pinos | Verifique a conexão do fio de escurecimento | Confirme se o software está configurado |
Quais são os desafios de fiação associados às fotocélulas Zhaga e como eles podem ser resolvidos?
Ao contrário do design mais mecânico dos sistemas NEMA, Fotocélulas Zhaga são projetados para comunicação digital e modularidade precisa. Sua interface compacta suporta funções de iluminação inteligente por meio de protocolos DALI. No entanto, os usuários frequentemente tropeçam na fiação digital, especialmente ao migrar de sistemas analógicos.
Edição 1: Confusão entre os fios DALI+ e DALI-
O padrão DALI é robusto, mas sua comunicação depende inteiramente da polaridade correta. Se estas forem invertidas, o sinal não chegará ao driver, tornando o sensor fotoelétrico inútil.
Solução:
- Entenda a fiação DALI:Os sistemas DALI usam dois fios, DALI+ e DALI-, para comunicação. Certifique-se da polaridade correta ao conectar esses fios.
- Consulte a documentação:Consulte o padrão Zhaga Book 18 e as diretrizes do fabricante para práticas adequadas de fiação.
- Use fios codificados por cores: Utilize fiação codificada por cores para distinguir facilmente entre DALI+ e DALI-.
Problema 2: A fotocélula Zhaga não detecta energia ou não funciona
Sem energia, sem operação. Este problema básico pode muitas vezes passar despercebido quando a fotocélula é instalada recentemente. Se o seu sistema de controle de fotocélula estiver falhando silenciosamente, o problema pode estar relacionado à voltagem.
Solução:
- Verificar fonte de alimentação:Certifique-se de que o sensor da célula fotoelétrica receba a voltagem correta, normalmente 24 VCC, conforme especificado pelo fabricante.
- Verifique as conexões:Inspecione todas as conexões para verificar se estão firmes e corretas.
- Use drivers compatíveis:Certifique-se de que os drivers de LED utilizados sejam compatíveis com as fotocélulas Zhaga e atendam aos padrões exigidos.
Tabela 3: Compatibilidade de voltagem da fotocélula Zhaga
Tipo de fotocélula | Tensão de entrada (V DC) | Nota de compatibilidade |
Zhaga padrão | 24 | Apenas detecção básica |
Zhaga + DALI | 24 | Barramento DALI habilitado |
Controle Inteligente Zhaga | 24 ou POE | Recursos inteligentes avançados |
Quais recomendações gerais podem aumentar a confiabilidade das instalações de fotocélulas?
Seja usando componentes de interruptores fotoelétricos com sensor de luz em ruas residenciais ou rodovias com várias faixas, a confiabilidade vem do processo — não apenas das peças. Erros durante a instalação afetam todo o sistema. Evitar erros começa com um planejamento sólido e termina com uma execução disciplinada.
- Use conectores de alta qualidade:A base da prevenção de erros começa com um planejamento minucioso que leva à execução disciplinada.
- Etiquetagem adequada dos fios:Todos os fios devem ser devidamente etiquetados para evitar confusão durante a instalação ou manutenção do sistema.
- Siga os Manuais de Instalação:Consulte e siga sempre as instruções de instalação do fabricante.
- Realizar testes de pré-ativação:Teste o sistema antes de iniciá-lo. Certifique-se de que todas as peças funcionam corretamente.
- Solicitar suporte técnico:Para configurações complexas ou solução de problemas, consulte o suporte técnico ou eletricistas profissionais.
Conclusão
Você deve dominar a fiação de NEMA e Fotocélulas Zhaga. Garante que os sistemas de controle de iluminação funcionem de forma confiável, eficiente e inteligente. Se você aprender como cada sistema funciona e usar essas dicas de especialistas, poderá evitar os erros comuns de configuração. Você gastará menos com manutenção e terá suas luzes funcionando perfeitamente desde o primeiro dia.
