NEMA / ANSI Standard Photocontrol Receptacle

NEMA / ANSI Series Product

JL-207C ANSI C136.10-2017

JL-205C ANSI C136.10

JL-208 Shorting cap to replace photocell

JL-240XA ANSI C136.41

Pin Interface

The ANSI C136.10 standard covers the performance and testing requirements of optical controllers and forms the basis of the reliability and safety specifications for optical control equipment.

The ANSI C136.41 standard focuses on the electrical and mechanical interfaces of optical control sockets, particularly 7-pin sockets, to ensure that equipment from different brands is compatible and interchangeable.

The ANSI C136.24 standard defines the electrical and mechanical interchangeability of non-locking (button type) light controllers. These controllers are designed for use in road and regional lighting systems, ensuring that light control devices can be easily replaced and integrated into different control systems.

NEMA & ANSI Relation

The American National Standards Institute (ANSI) plays a guiding and approving role in the development of National Electrical Manufacturers Association (NEMA) standards. ANSI is responsible for formulating and endorsing national standards to ensure their scientific and authoritative nature. As an electrical manufacturing industry association, NEMA will refer to and follow the relevant ANSI standards to formulate specific interface, electrical and mechanical performance specifications.

In the field of optical controllers, for example, NEMA’s standards (covering the mechanical and electrical specifications of optical controllers, for instance) strictly adhere to the C136 series standards issued by ANSI (including ANSI C136.10 and ANSI C136.41), ensuring the safety, consistent performance and interchangeability of equipment.

NEMA-ANSI

Twist lock photo control

These lighting sensing device are support Support Mexico Municipal lighting Projects. additionally, JL-205C or JL-207C is local zone firstly important tender document ditional guide, while a moment, also require match type light fixture base module interface, such as JL-200X, JL-240XA, JL-208.

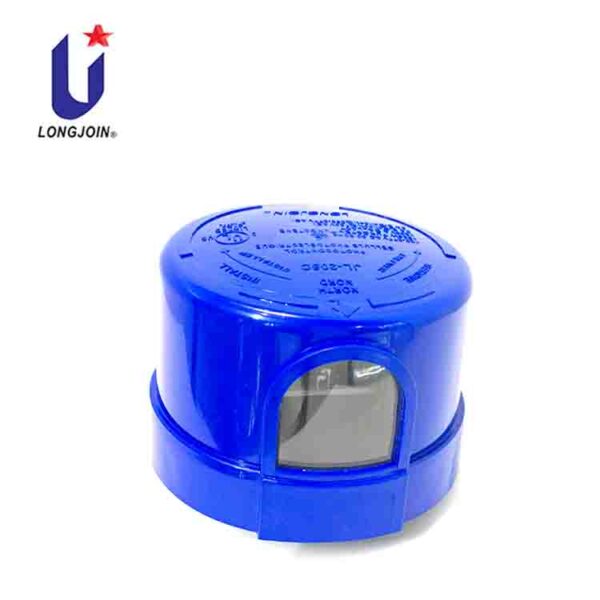

JL-205C, JL-207C Fotocontrol Feature

Optional IP65, IP54.
Optional work voltage ranges: 120-277VAC
Surge Arester, 110J/3500A, 235J/5000A and 460J/10000A, etc.
Fail-on / Fail-off
load power Maximum:1800W

These lighting controllers are ideal for a variety of applications, including garden, courtyard, and pathway lighting. They also serve as an excellent solution for upgrading older, high-consumption lighting systems, helping to achieve energy efficiency and sustainability goals.

وعاء NEMA 7 PIN-JL-240Xa

JL-240XA هي واجهة قياسية لتوصيل المصابيح ووحدات التحكم الخارجية. تتوافق هذه الواجهة مع معيار NEM/ANSI C136.41، كما تتوافق مع موصلات قاعدة المنتج الشائعة الاستخدام في أمريكا الشمالية.

الميزات الرئيسية لوعاء NEMA JL-240XA:

1- الجسم الرئيسي للمقبس مصنوع من مادة PBT، وتم إضافة مثبت الأشعة فوق البنفسجية لضمان متانته ومقاومته للأشعة فوق البنفسجية.

2- حشية قابلة للإزالة.
وخاصة عند تركيب المصابيح، فإنه يمكن أن تناسب سطح المصابيح بسلاسة، وتعزيز وظيفة مقاومة الماء بشكل أكبر، ومنع قطرات المطر الخارجية من الدخول إلى داخل المصابيح والتسبب في الضرر.

3-سلك التعتيم
The 7-pin receptacle can provide different dimming wires. How to choose the receptacle with dimming wire? This stipulates the selection of wires. You can choose 0-10V or dali for dimming wire according to the type of dimming light control. If we have selected the dimming controller, then choose the dimming interface between one end of the receptacle dimming wire and the other end of the lamp driver.

4-قدرة تحميل عالية
يدعم ما يصل إلى حمولة طاقة 15 أمبير وحمولة إشارة 0.25 أمبير، مما يوفر اتصالاً موثوقًا به للطاقة والإشارة.

5- نطاق جهد واسع
ينطبق على نطاق الجهد 0-480 فولت تيار متردد، والذي يمكن أن يلبي سيناريوهات التطبيق مع متطلبات الجهد المختلفة.

NEMA 7 PIN wiring Photocell Recetpacle

NEMA 7 receptacle firstly for Top Advanced Controller

Our lighting control receptacle not only supports standard lighting controllers (automatically turning on at night and off during the day), but also meets the application of smart city lighting projects. At the same time, the construction of municipal smart city lighting street lights requires access to wireless networks for remote control, and can achieve comprehensive lighting solutions such as remote dimming, automatic detection of environmental changes to adjust brightness, etc. The key point is to develop a lighting controller that can access the local network and receive communication modules to achieve advanced functions such as environmental monitoring and remote control.

NEMA / ANSI Series -New Type Recetpacle

ANSI JL-260C cable wire version 7 pin receptacle, Rotate type

ANSI JL-260D2 Type a Split Structure, rotate type

this mode show wall mount type JL-260C& brackets

ملحقات وحدة تحكم NEMA

غطاء وحدة التحكم في الإضاءة، متوفر بأحجام مختلفة 56 مم، 76 مم، و98 مم، هنا لون مثل الغطاء الشفاف، والغطاء الشفاف الرمادي. وحجم ارتفاع الغطاء: 56 مم، 76 مم، و98 مم.

JL-241J controller 7 pin base, this base diameter with 76.6±0.3mm, and 4 spring leaf signal contact dots (0-10v and Dali dimming). on the development of high functionality aspects, JL-241J base is available to support multi control unit assemblies.

يعد مقبس NEMA 7 PIN جزءًا قويًا من الموصل، وهو متصل أيضًا بين المصباح ووحدة التحكم عالية الأداء. ويحتوي هذا المقبس ذو 7 دبابيس على نطاقات جهد قابلة للتطبيق من 0 إلى 480 فولت، ومتوافق مع شهادات المعايير المختلفة UL وANSI C136 41-2013.

الجزء الأساسي [وحدة التحكم]: هذه الوحدة الإلكترونية مُدمجة بوظائف متعددة ومستشعرات مُتنوعة. علاوةً على ذلك، لضمان سلامة هذا الجزء الأساسي وقدرته على العمل دون أي مخاطر محتملة، يجب عليك البحث عن مُورّد إضاءة عالي الجودة، وأن يُسلّم العينة قبل بدء العملية إذا لم تُطابق المعايير. لذلك، يُمكنك اختيار مُورّد من علامات تجارية معروفة، مثل Long-join وTE وLeaditop وغيرها من مُورّدي الإضاءة.

تطبيق قيم

إذا كنت ترغب في تطوير وظائف تكنولوجية متقدمة لوحدات التحكم في الإضاءة، مثل مراقبة حالة البيئة، ومراقبة حركة المرور، واستشعار الإنذار، ونظام الإنذار المسبق لمراقبة حالة أعمال الإضاءة، فربما عليك مراعاة العديد من العوامل المختلفة، أليس مورد الإضاءة هذا جديرًا بالتعاون؟

1-يمكن لموردي العلامة التجارية ذات الجودة العالية الانضمام إلى شريك تعاون طويل الأمد. نظرًا لأننا نقوم بتصنيع وحدة التحكم في الإضاءة منذ عام 1996.

لا تعد منافذ 2-NEMA 7 PIN مناسبة للتحكم البسيط في التشغيل/الإيقاف فحسب، بل تدعم أيضًا وظائف متقدمة مثل التعتيم والوصول إلى المستشعر، وهو مناسب لاحتياجات بناء المدينة الذكية الحديثة.

يمكن لقاعدة 3 على مستقبل NEMA 7 PIN الخاص بنا نشر أنواع مختلفة من التحكم في الإضاءة، والتحكم في الإضاءة الذكية. باختصار، إذا كنت تريد استخدامه لتطوير وحدة تحكم عقدة شبكة الاتصالات اللاسلكية، فإن قاعدة وحدة التحكم ANSIC136.41 7 pin من العلامة التجارية long-jong ستجلب واجهة عالمية.

توجد جهات اتصال مكونة من 4 إلى 7 دبابيس على سطح المقبس، كما توجد تصميمات مكونة من 3 دبابيس لتزويد واجهة النظام الكهربائي القياسي، وإمدادات أخرى مكونة من 4 جهات اتصال مخصصة للتعتيم من 0 إلى 10 فولت وتعتيم DAli للتحضير لوظائف وحدة التحكم في الإضاءة الخدمية الرقمية المضافة مسبقًا في المستقبل.

5-base &cover, base with 7 pin or 3 pin, and pin contacts comply with the ANSI C136.41 standard, so they can be loaded by the various lighting controllers. learn more link to here.

Reccommend Series Product

JL-205C تصميم دعم متاح لمفتاح مستشعر الضوء منخفض الجهد. على سبيل المثال 12 فولت، 24 فولت

مفتاح مستشعر الصورة من سلسلة JL-207
مع تيار كهربائي 10 أمبير أو طاقة عالية 20 أمبير

JL-208 photocell shorting cap with IP54, IP66, while IP66 type top dome as like flown cure shape structure appearance.

JL-200z with rear cover, and option bracket and its different material. here key parameter Max 480V, AWG#14 15Amp.

YS800076 photocell black cover, and option height

The new JL-242JV Photocell Base, featuring a waterproof, breathable film design developed over three years of intensive R&D for superior lighting control performance.

Twist lock photocontrol Feature

اختبار التحكم الضوئي JL-207 c

التحكم الضوئي JL-205 مقابل JL-207

أسلاك التحكم الضوئي NEMA

ال قفل دوار للتحكم في ضوء الشارع Kit Series provide an economically advantageous yet resilient solution for street lighting applications. This product series comprises two primary components: a robust twist lock photo controller and an ANSI C136.10 3-pin receptacle JL-200x. When mounted on street lights, these components facilitate automatic on/off control, ensuring efficient operation and energy conservation.

Key Parameter Definition

Product Model: JL-205C
Rated Voltage: 110-277 VAC
IP Rating: IP54, IP65, IP67
Compliant Standard: CE, ROHS, UL

Product Model: JL-207C
Rated Voltage: 110-277 VAC
IP Rating: IP54, IP65, IP67
Compliant Standard: CE, ROHS, UL

غطاء قصر الخلية الضوئية

here our shorting cap JL-208 to keep light fixture lighting stay-on, so it’s work mode as like Fail on.

Key Parameter Definition

ANSI C136.10 base 3 pin
Rated Voltage: 0-480VAC
Surge Protection: JL-208-15; JL-208-23
Compliant Standard: CE, ROHS, UL

how shorting cap work?

JL-208 shorting cap test

All-round Display

حول ملف تعريف LONG-JOIN

شركة لونغ-جوين إنتليجنت، التي تعمل في مجال الإضاءة منذ أكثر من 20 عامًا، متخصصة في تصميم وتطوير وإنتاج ملحقات الإضاءة (مفاتيح التحكم في الإضاءة). وهي شركة مساهمة خاصة تُدمج البحث والتطوير والإنتاج والمبيعات لمنتجات وأنظمة التحكم في إضاءة الطرق والإضاءة الإقليمية.

يقدم مصنعو وحدات التحكم في الإضاءة ذات الوصلات الطويلة مجموعة واسعة من وحدات التحكم في إضاءة الشوارع، ومنافذ NEMA 7pin و3pin و5pin وقواعد الغطاء، والمنافذ والأغطية والقواعد القياسية من zhaga.

تتوافق ورشة الإنتاج لدينا مع معايير الإدارة الدولية ISO9001:2005، وتنتج منتجات سلسلة NEMA ومنتجات سلسلة zhaga. تتألف ورشة خط الإنتاج من ثلاث مناطق عمل رئيسية، يعمل فيها 250 موظفًا متميزًا، وهم مسؤولون عن إنتاج مقابس NEMA، وإنتاج أنظمة التحكم في الإضاءة الإلكترونية ذات القفل اللولبي، وأنظمة التحكم في الإضاءة ثنائية المعدن، ومقابس zhaga، وأنظمة التحكم في إضاءة zhaga.

شهادة المنتج: UL، Cul، CB، ANSI C136.41، FCC، وCE، وغيرها.
