Fotocélula de botón serie 103
¿Ha encontrado el controlador de iluminación adecuado, pero aún le cuesta elegir la solución de iluminación ideal? Esto puede ser especialmente confuso cuando un producto ofrece múltiples alternativas flexibles. Langjun Intelligence comprende su dilema. Nuestra tabla de codificación de productos personalizada está diseñada para simplificar el proceso de selección y ayudarle a encontrar el controlador de iluminación que mejor se adapte a sus necesidades. Analicemos cómo interpretar la tabla y seleccionar el sensor de fotocélula de botón perfecto para su proyecto.
A sensor de fotocélula de botón Es un dispositivo de control compacto, miniatura y fotosensible, diseñado para diversas aplicaciones de iluminación. Ya sea para controlar luces de seguridad exteriores, luces de jardín o alumbrado público, este dispositivo enciende las luces automáticamente al atardecer y las apaga al amanecer, eliminando la necesidad de operación manual.
Serie 103
Código de producto: JL-103A 18 06 P LMN W BC F 25
| Modelo | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
JL-103 | A | 18 | 06 | PAG | Yo | METRO | norte | O | ANTES DE CRISTO | F | 25 |
Número
Carácter de código
Su valor
Observación
Manifestación
1
12 / 15 / 23
Nivel de voltaje
A: Residencial en Norteamérica; B: Euroasiático 220 V; C: Cobertura municipal/industrial; D: Comercial en Norteamérica; EE: Canadá; FE: Tipo industrial 480 V
–
2
18 / 16G
calibre del cable

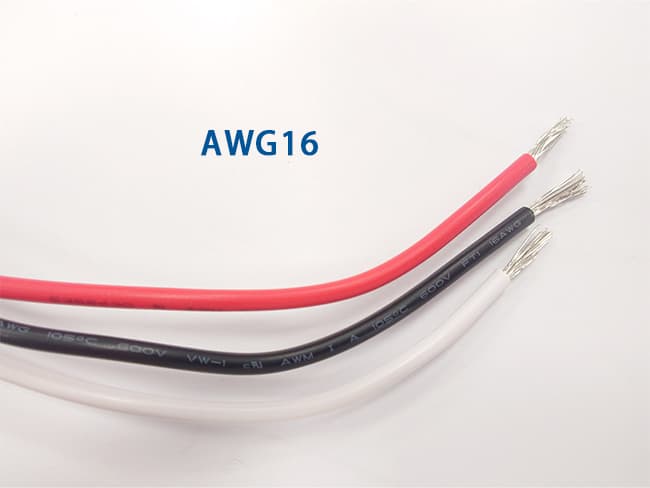

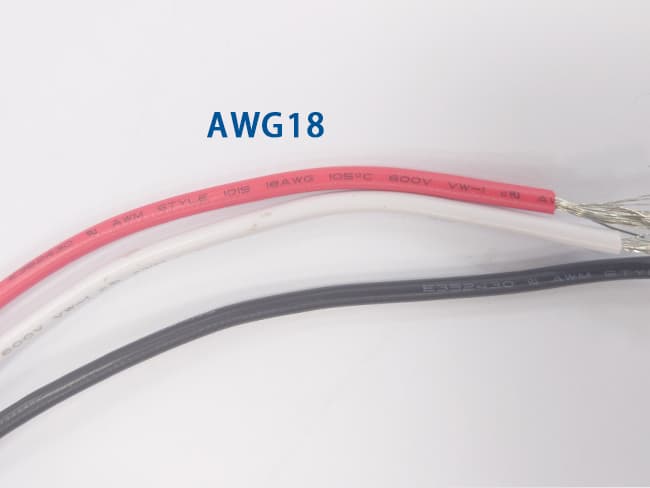

18: Regular para menos de 500 W; 16G: Más estable para entornos de alta potencia, alta temperatura y alto voltaje
–
3
06
longitud del cable
Diseño estándar de 6″
o Personalización, 4″min
–
4
P/null (opción)
Dirección de salida del cable
Línea de salida en P bemol
línea de salida recta nula
5
L/nulo
tuerca
Tuerca doble en L
Nulo-Tuerca simple
–
6
M (opcional)
etiqueta
Etiqueta holográfica UL
7
N/NN/O/nulo
piezas del sello

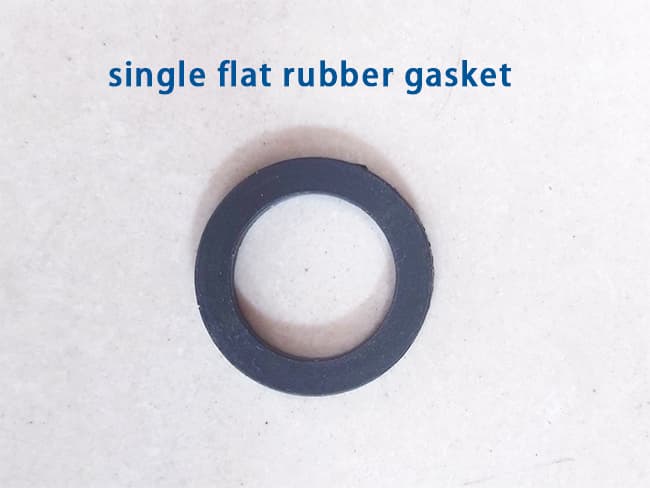

N = junta de goma plana simple
NN = junta de goma plana doble

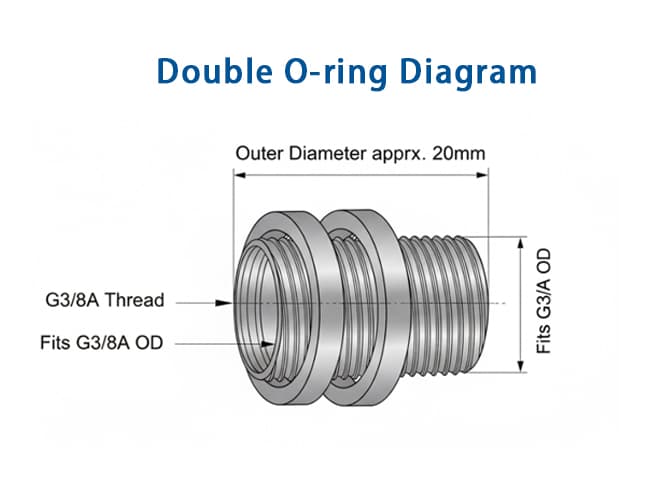

O = junta tórica doble
NULL = junta de esponja de goma
–
8
W (opcional)
material del panel
aluminio
9
BC/CC/null (opcional)
cubrir

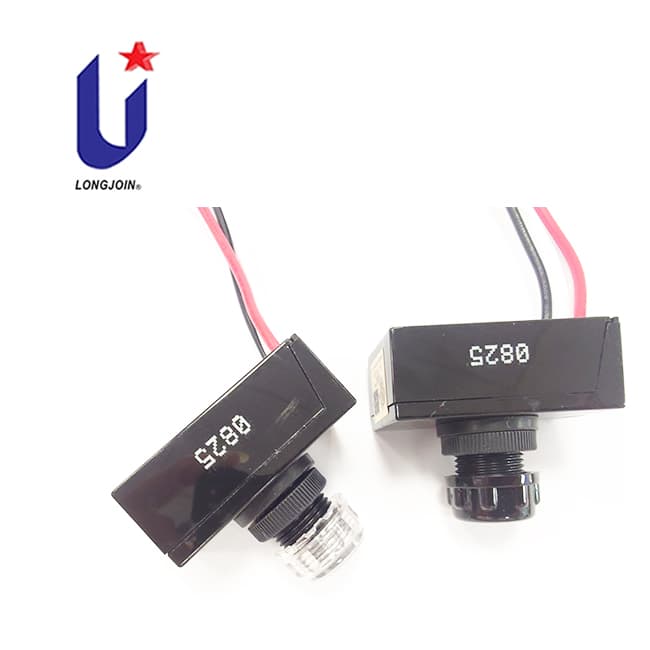

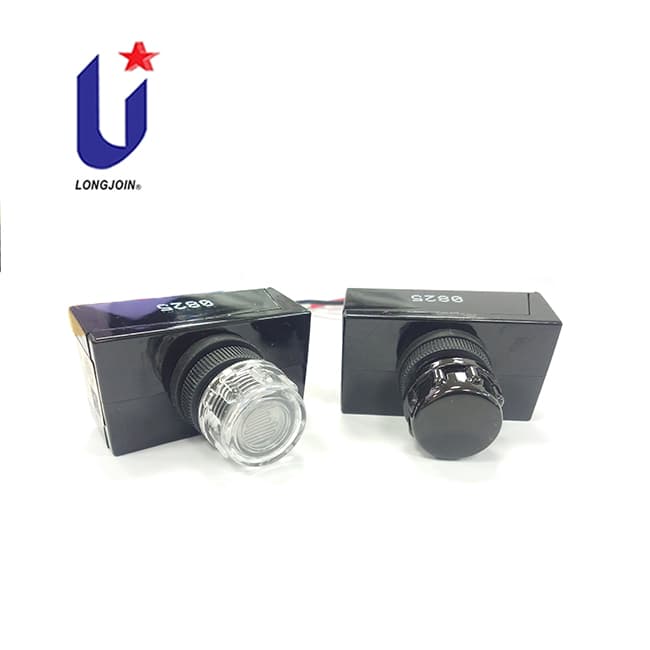

BC:= tapa de sombreado negro;
CC: = tapa de lluvia transparente;
nulo: -
10
F (opcional)
Marcado reglamentario
Para mayor comodidad en el cumplimiento de los proyectos del Reino Unido y la UE
–
11
22 (opcional)
Longitud del conducto
Tornillo de 22 mm de largo
–
Aplicaciones de las características diferenciales

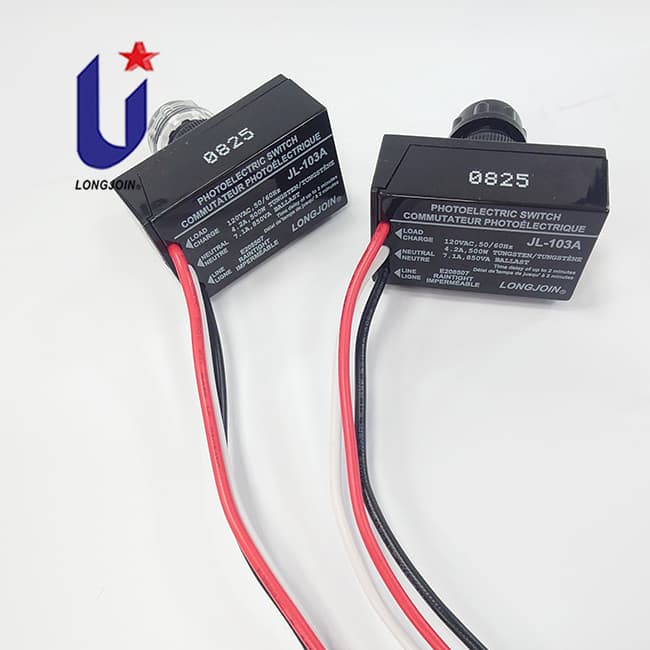

• JL-103A: 120 V, 500 W/850 VA (residencial/comercial ligero en Norteamérica)
• JL-103B: 220–240 V, 500 W/850 VA (común en Europa y Asia)
• JL-103C: 208–277 V, 1500 W/1500 VA (Municipal/Industrial)
• JL-103D: 277 V, 500 W/850 VA (comercial norteamericano)
• JL-103EE: 347 V, 2000 W/2000 VA (Canadá)
• JL-103FE: 480 V, 2000 W / 2000 VA (Alto voltaje industrial, UL773A no aplicable)
Recomendar Tipo de producto Aplicaciones
Residencial/comercial ligero:
JL-103A 18 06 P / Tuerca simple + CC → 120V, estructura simple, económica y de alta calidad.
Municipal/Campus (277 V):
JL-103D 16G 06 PL NN / CC → Resistente al agua y a los golpes, mejorado, adecuado para proyectos municipales de ciclo largo.
Modernización industrial/municipal (208–277 V):
JL-103C 16G 06 PLO / CC → Carga de 1500 W, sello de junta tórica doble, resistente al polvo y al lavado.
Canadá (347 V):
JL-103EE 16G 06 PL NN / CC → Red de alto voltaje, compatible con las condiciones de trabajo comunes canadienses.
Alta tensión industrial (480 V):
JL-103FE 16G 06 PLO / CC → Para la distribución de energía industrial, tenga en cuenta que la conformidad con UL requiere comunicación adicional.
Características principales
Umbral de control de luz:
ENCENDIDO 10–20 lx / APAGADO 30–60 lx (Histéresis para evitar parpadeos)
Retraso de rebote:
20–120 s (Protección contra interferencias momentáneas de luces de automóviles/rayos)c
Entorno extremo:
−40 a +70 °C, Humedad 96%
Modo de falla:
Fail-ON (permanece encendido en caso de falla, garantizando así la seguridad)
Proceso de dar un título:
UL773A (excepto el modelo FE)
